Ak chcete inteligentný WiFi termostat začleniť do spoločného rámčeka vedľa vypínačov alebo zásuviek, je potrebné zvoliť model určený pre elektroinštalačné rámčeky s vnútorným otvorom 55 × 55 mm.
Ak však nie ste obmedzení už hotovou zostavou vypínačov a zásuviek, odporúčame ako prvú voľbu klasický samostatný termostat W3EG Designo alebo jeho čiernu variantu W3EGblack Designo. Samostatný termostat je z hľadiska montáže najjednoduchším riešením a nemusíte riešiť kompatibilitu s rámčekmi iných výrobcov.

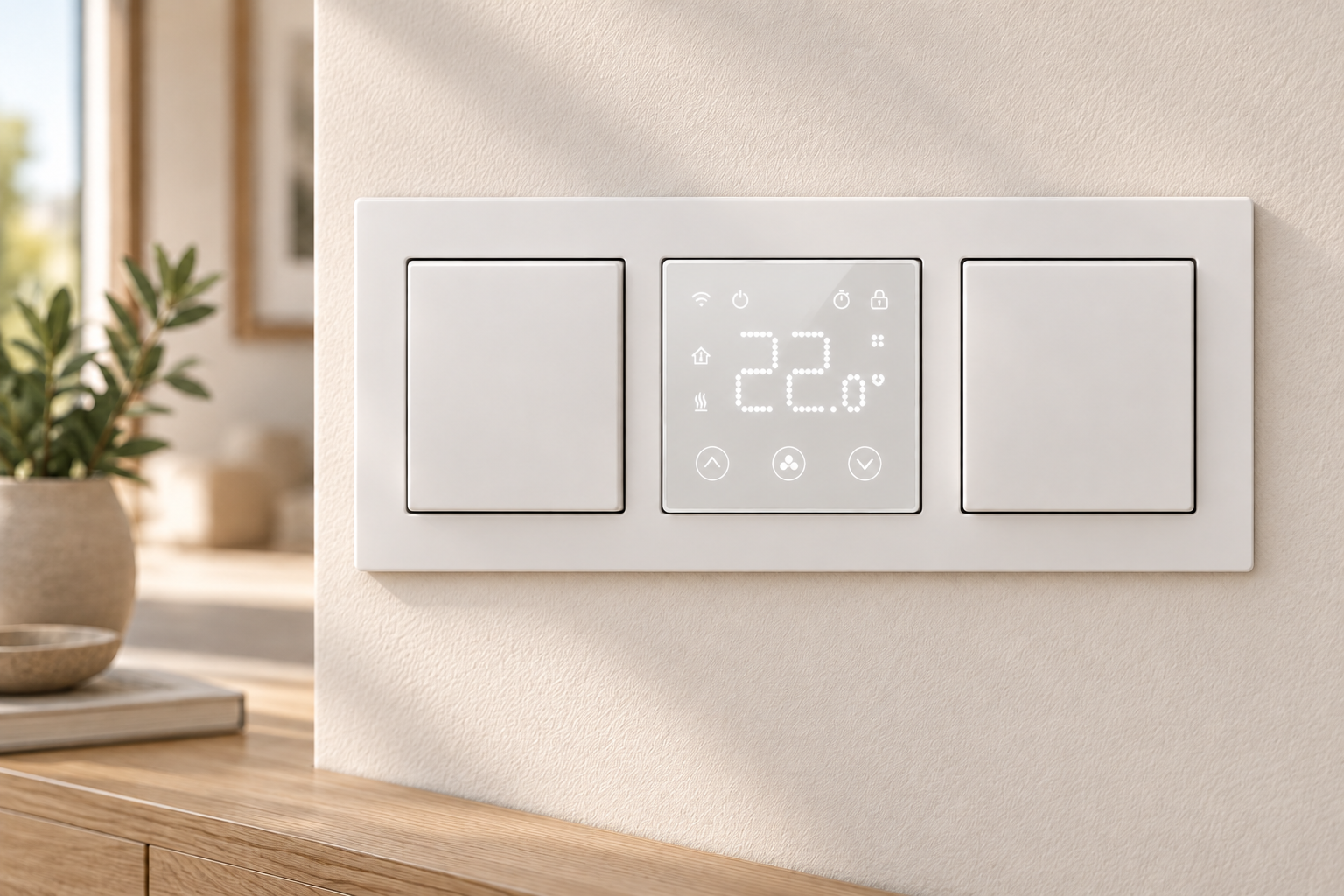

Termostaty do rámčeka majú najväčšiu výhodu pri už hotovej elektroinštalácii. Ak už máte napríklad dvojrámček, trojrámček alebo väčšiu zostavu vypínačov a zásuviek s otvorom 55 × 55 mm a chcete do tejto zostavy doplniť inteligentný WiFi termostat, modely W3EGFrame a W3Frame umožňujú zachovať jednotný vzhľad elektroinštalácie bez nutnosti nahradiť celú zostavu.
Dôležité: 55 × 55 mm nie je univerzálna norma
Rozmer 55 × 55 mm používa viacero európskych výrobcov elektroinštalačných rámčekov, ale neexistuje jednotná norma, ktorá by zaručovala stopercentnú mechanickú kompatibilitu všetkých rámčekov a prístrojov s týmto rozmerom.
Jednotliví výrobcovia sa môžu mierne líšiť napríklad:
- tvarom rohov rámčeka,
- hrúbkou materiálu,
- spôsobom uchytenia,
- výrobnou toleranciou otvoru.
Preto odporúčame pred objednaním overiť vnútorný rozmer existujúceho rámčeka. V niektorých prípadoch môže byť potrebná drobná úprava rámčeka. Jediným riešením s vopred garantovanou mechanickou kompatibilitou je vždy kombinácia prvkov jedného konkrétneho systému výrobcu. Modely Frame však predstavujú veľmi univerzálnu možnosť, ako inteligentný termostat začleniť aj do už hotovej elektroinštalácie.
S rozmerom 55 × 55 mm sa môžete stretnúť napríklad pri niektorých radoch ABB Basic55, Schneider Merten, Liregus Epsilon alebo Berker S.1. Kompatibilitu konkrétneho radu však vždy odporúčame vopred overiť.
Prvá voľba do rámčeka: W3EGFrame a W3EGFrameBlack
Ak potrebujete termostat priamo do rámčeka, ako prvú voľbu odporúčame:
- WiFi termostat W3EGFrame s meraním spotreby – biela varianta
- WiFi termostat W3EGFrameBlack s meraním spotreby – čierna varianta
Rad W3EGFrame odporúčame prednostne vďaka jeho univerzálnosti. Termostat má beznapäťový, teda bezpotenciálový kontakt a je vhodný napríklad pre plynové kotly, elektrické kotly, kotly na tuhé palivá a tepelné čerpadlá.
Pri zodpovedajúcom zapojení ho možno použiť aj na elektrické vykurovanie, elektrické a vodné podlahové vykurovanie alebo ďalšie zariadenia spínané napätím 230 V. Kontakt je možné zaťažiť až 16 A odporovej záťaže.
Medzi ďalšie funkcie W3EGFrame patria:
- ovládanie cez WiFi a aplikáciu Tuya / Smart Life,
- týždenné programovanie,
- režim vykurovania aj chladenia,
- externé podlahové teplotné čidlo,
- grafy nameranej a požadovanej teploty v aplikácii,
- výpočet spotreby podľa zadaného príkonu vykurovania,
- beznapäťový kontakt pre kotly a tepelné čerpadlá.
Alternatíva: W3Frame a W3FrameBlack
Ak potrebujete termostat predovšetkým pre zariadenie ovládané priamo napätím 230 V, môžete zvoliť aj:
- WiFi termostat W3Frame do rámčeka – biela varianta
- WiFi termostat W3FrameBlack do rámčeka – čierna varianta
Modely W3Frame majú napäťový výstup 230 V s maximálnym zaťažením 16 A a sú vhodné najmä pre:
- elektrické podlahové vykurovanie,
- elektrické priamotopy,
- infrapanely,
- elektrické vykurovacie systémy,
- vodné podlahové vykurovanie so servopohonmi ovládanými 230 V.
Pre kotly a tepelné čerpadlá, ktoré vyžadujú beznapäťový kontakt, odporúčame W3EGFrame / W3EGFrameBlack, nie W3Frame.
Máte už elektroinštaláciu hotovú?
Práve tu majú termostaty Frame najväčší význam. Ak už máte hotovú zostavu vypínačov a zásuviek a v nej pozíciu s rámčekom 55 × 55 mm, predstavuje W3EGFrame alebo W3Frame praktický spôsob, ako do existujúcej elektroinštalácie doplniť inteligentný WiFi termostat a pritom zachovať jednotný vzhľad celej zostavy.
Je však potrebné overiť nielen rozmer rámčeka, ale aj pripravenú kabeláž, hĺbku inštalačnej krabice a typ zariadenia, ktoré má termostat ovládať. Elektrické zapojenie by mal vždy vykonať elektrikár s príslušnou kvalifikáciou.
Ak elektroinštaláciu ešte len pripravujete
Ak ešte nemáte hotovú viacnásobnú zostavu a nie ste viazaní konkrétnym rámčekom, odporúčame radšej klasický samostatný W3EG alebo W3EGblack.
Klasická samostatná varianta je jednoduchšia z hľadiska inštalácie a nemusíte riešiť kompatibilitu s dizajnovým radom vypínačov a zásuviek.
W3EGFrame alebo W3Frame – ktorý vybrať?
| Model | Odporúčané použitie | Výstup |
|---|---|---|
| W3EGFrame / W3EGFrameBlack | Kotle, tepelné čerpadlá, vodné aj elektrické podlahové vykurovanie, elektrické vykurovanie | Beznapäťový kontakt, možnosť zapojenia na spínanie 230 V |
| W3Frame / W3FrameBlack | Elektrické podlahové vykurovanie, infrapanely, priamotopy, 230 V servopohony | Napäťový výstup 230 V / 16 A |
Naše odporúčanie
1. Ak nepotrebujete termostat začleniť do už existujúceho rámčeka:
Zvoľte W3EG Designo alebo W3EGblack Designo. Je to naše preferované a najjednoduchšie riešenie.
2. Ak už máte elektroinštaláciu a zostavu rámčekov 55 × 55 mm hotovú:
Ako prvú voľbu odporúčame W3EGFrame alebo W3EGFrameBlack. Umožnia vám doplniť inteligentný termostat priamo do existujúcej zostavy.
3. Ak potrebujete iba priame spínanie 230 V:
Alternatívou sú W3Frame a W3FrameBlack.
Ďalšie návody k výberu termostatu
- Ako vybrať WiFi termostat pre kotol alebo tepelné čerpadlo
- Ako pripojiť termostat ku kotlu alebo tepelnému čerpadlu
- Aký termostat vybrať pre elektrické podlahové vykurovanie a infrapanely
- Ako vybrať WiFi termostat pre vodné podlahové vykurovanie
Ak si nie ste istí kompatibilitou konkrétneho rámčeka alebo správnym typom výstupu, napíšte nám. Podľa typu elektroinštalačného rámčeka a vykurovania vám odporučíme vhodné riešenie.
